大型回轉窯介紹

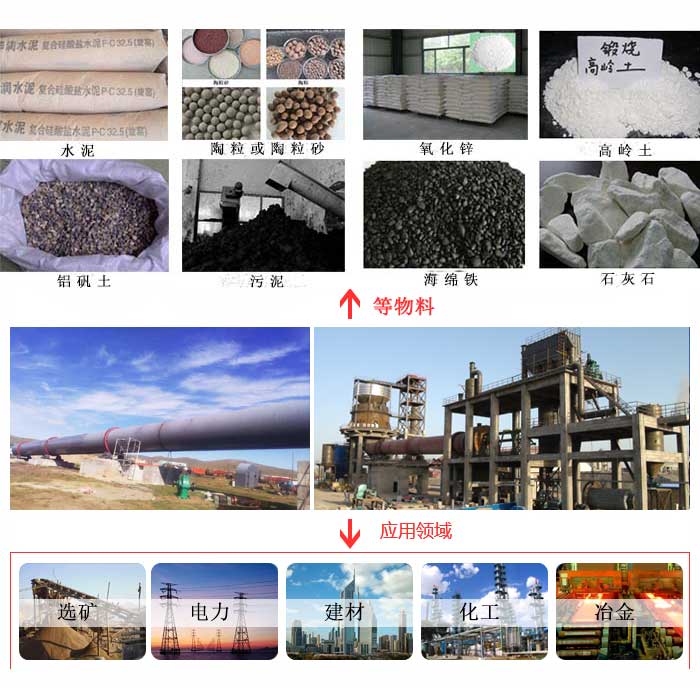

大型回轉窯結構簡單，生產過程中控制方便可靠，易損件少，運轉率高，現已被廣泛的應用到中小型石灰、鋁粉、金屬鎂、淘汰沙、鋁礬土、氧化鋅、氧化鋁、高嶺土、水泥及各種物料的加熱和煅燒的工藝中，醫療廢料、化工肥料、土壤改良等。我廠生產回轉窯結構合理堅固，運轉平穩，出窯產品質量高，并可為用戶提供高效立筒預熱器、五級旋風預熱器。

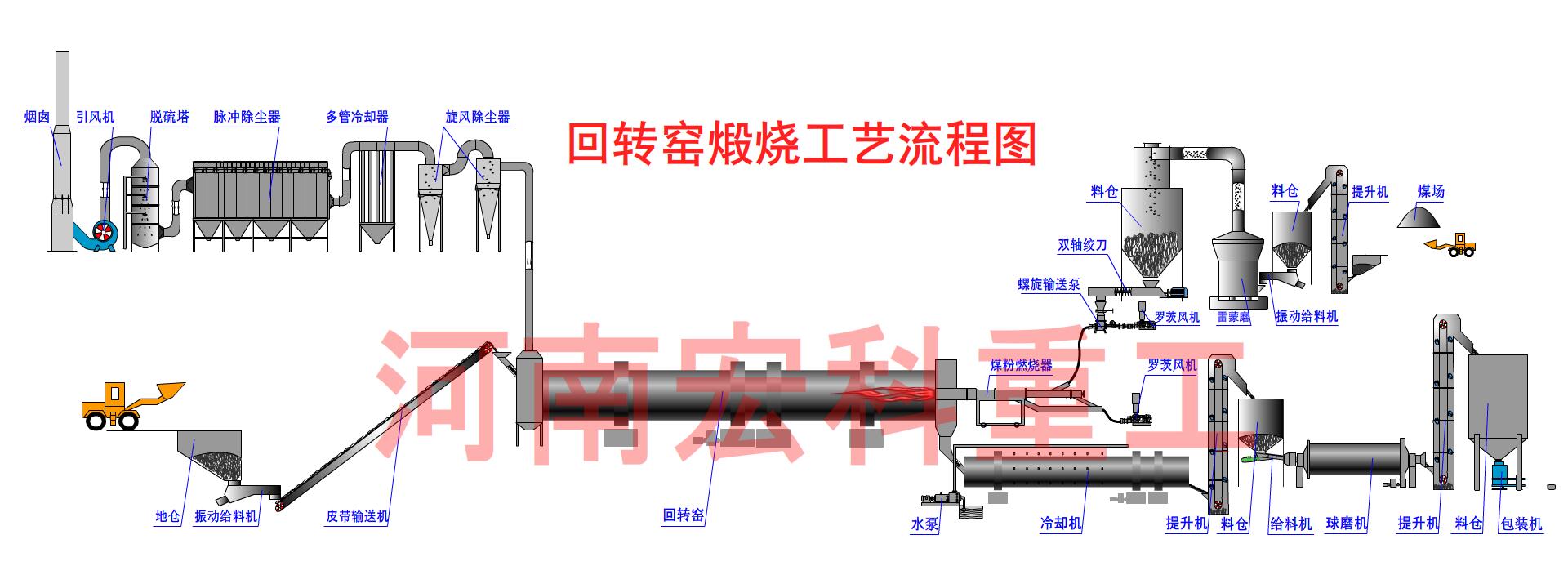

大型回轉窯生產線
大型回轉窯工作原理
大型回轉窯的筒體由鋼板卷制而成，筒體內鑲砌耐火襯，且與水平線成規定的斜度，由3個輪帶支承在各擋支承裝置上，在入料端輪帶附近的跨內筒體上用切向彈簧板固定一個大齒圈，其下有一個小齒輪與其嚙合。正常運轉時，由主傳動電動機經主減速器向該開式齒輪裝置傳遞動力，驅動回轉窯。
物料從窯尾（筒體的高端）進入回轉窯內煅燒。由于筒體的傾斜和緩慢的回轉作用，物料既沿圓周方向翻滾又沿軸向（從高端向低端）移動，繼續完成其工藝過程，最后，生成熟料經窯頭罩進入冷卻機冷卻。燃料由窯頭噴入窯內，燃燒產生的廢氣與物料進行交換后，由窯尾導出。
大型回轉窯生產廠家：河南宏科重工是全國有名的礦山設備生產基地，歡迎來廠免費參觀和試機。想了解更多關于設備價格方面的問題，回轉窯報價熱線咨詢：0371-67846980！
大型回轉窯技術參數
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
|---|---|---|---|---|---|---|---|---|
| 直徑 | 長度 | 斜度（%） | 產量（t/d） | 轉速（r/min） | ||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3.0 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ---- |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3.0 | 60 | 4 | 800 | 0.3-2 | 100 | 310 | ---- |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余熱發電窯 |
| Φ4.0×56 | 4.0 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
大型回轉窯特點
操作簡單、運行可靠
該大型回轉窯自動化水平高，生產系統操作的調節、控制和報警均采用PLC在主控室集中控制，現場操作人員少，勞動效率高。采用全負壓生產，氣流暢通，生產運行穩定，安全性高。
節能環保
大型回轉窯結構簡單、可控性強，利于操作和維護。采用脈沖袋式除塵器除塵，排放濃度小于50mg/Nm3，低于國家排放標準，有效的保護了生產現場的環境。
生產效率高
鏟除厚回轉窯窯皮和回轉窯窯圈，擴大回轉窯的有效截面積，水泥熟料產能普遍提高10%以上，回轉窯運轉率提高10%以上。

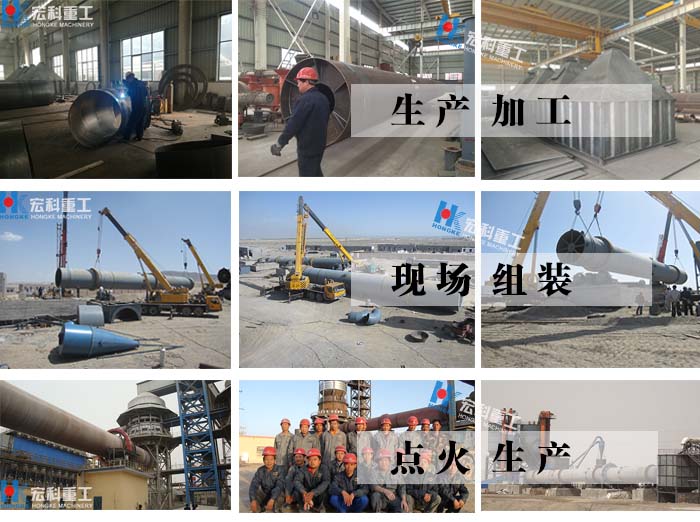

大型回轉窯運輸
由于大型回轉窯體積較大，比較重，因此要提前準備好起重設備和運輸安裝工具，以備后續使用。
大型回轉窯的吊裝方法
在吊裝的時候，要將吊裝繩和回轉窯設備之間控制好，從筒體、輪帶、大齒圈、其它筒體、輪 帶、筒體輪帶按照循序吊起。吊裝緊固之后，使大型回轉窯設備與管道進行固定密封，從而使回轉窯設備發展正常。
大型回轉窯價格
大型回轉窯設備規格型號眾多，導致價格也會有差別，河南宏科重工作為河南市場上的較大的企業，提供的大型回轉窯價格真實、經濟、劃算，想了解更多關于設備價格方面的問題，請點擊在線咨詢。
